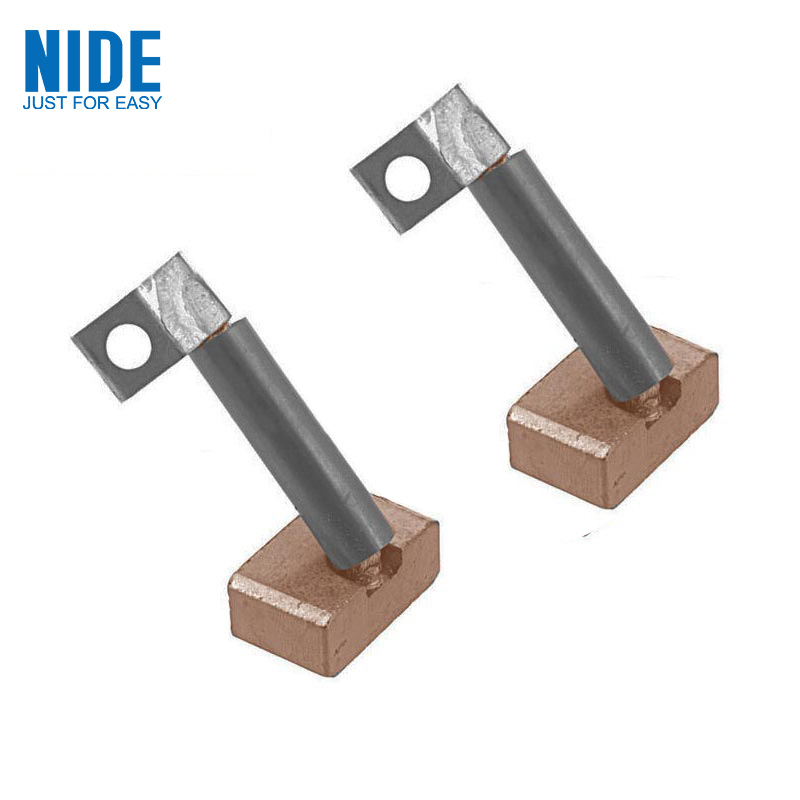

คุณรู้บทบาทและลักษณะของแปรงคาร์บอนสำหรับมอเตอร์ DC หรือไม่?

ในมอเตอร์ DC แปรงคาร์บอน (เรียกอีกอย่างว่าแปรง) เป็นส่วนประกอบที่สำคัญและมีความรับผิดชอบที่สำคัญ คุณสมบัติหลักและฟังก์ชั่นของแปรงคาร์บอนสำหรับมอเตอร์ DC?

ความเป็นเอกภาพของการนำไฟฟ้าและความต้านทานการสึกหรอ:แปรงคาร์บอนสำหรับมอเตอร์ DCมักจะทำจากคอมโพสิตกราไฟท์หรือกราไฟท์ผสมกับผงโลหะ (เช่นทองแดง) กราไฟท์ให้การหล่อลื่นที่สำคัญและค่าสัมประสิทธิ์แรงเสียดทานต่ำเพื่อให้แน่ใจว่าการสึกหรอที่ควบคุมได้เมื่อสัมผัสกับการหมุนเวียน ในขณะที่ส่วนประกอบโลหะที่เพิ่มเข้ามา (เช่นผงทองแดง) ปรับปรุงค่าการนำไฟฟ้าอย่างมีนัยสำคัญเพื่อตอบสนองความต้องการของการส่งกระแสไฟฟ้าขนาดใหญ่ การรวมกันของวัสดุนี้ช่วยให้สามารถทนต่อการสึกหรอเชิงกลอย่างต่อเนื่องในขณะที่ดำเนินการกระแสไฟฟ้า

การสัมผัสยืดหยุ่นที่ยืดหยุ่น: แปรงคาร์บอนไม่ได้รับการแก้ไขอย่างเข้มงวด แต่กดเบา ๆ และต่อเนื่องกับพื้นผิวของตัวเลือกโดยสปริงแรงดันคงที่ กลไกการติดต่อที่ยืดหยุ่นนี้มีความสำคัญเนื่องจากมั่นใจได้ว่าแม้ว่าผู้ใช้งานจะไม่สม่ำเสมอเนื่องจากการหมุนหรือการเต้นเล็กน้อยการเชื่อมต่อไฟฟ้าที่มีความเสถียรและมีความต้านทานต่ำสามารถรักษาความต้านทานการสัมผัสและประกายไฟได้

การวางตำแหน่งของชิ้นส่วนที่สวมใส่: แปรงคาร์บอนเป็นวัสดุสิ้นเปลืองเนื่องจากแรงเสียดทานอย่างต่อเนื่องกับตัวหมุนหมุนความเร็วสูง อายุการใช้งานของพวกเขาได้รับผลกระทบจากปัจจัยต่าง ๆ เช่นคุณภาพของวัสดุกระแสการทำงานความเร็วมอเตอร์การแลกเปลี่ยนสภาพแวดล้อม (เช่นฝุ่นความชื้นอุณหภูมิ) และความดันฤดูใบไม้ผลิ การออกแบบควรจะตรวจสอบและแทนที่ได้ง่าย

Bridge of Power Transmission เป็นหน้าที่พื้นฐานที่สุดของแปรงคาร์บอนสำหรับมอเตอร์ DC- ในมอเตอร์ DC การหมุนของเกราะ (โรเตอร์) จะต้องได้รับกระแสจากแหล่งพลังงานคงที่ภายนอกเพื่อสร้างสนามแม่เหล็กและแรงบิด ในฐานะที่เป็นส่วนประกอบที่อยู่กับที่แปรงคาร์บอนเชื่อมต่อกับสายไฟคงที่ที่ปลายด้านหนึ่งและสไลด์เมื่อสัมผัสกับส่วนของเครื่องผูกที่จับจ้องอยู่บนเพลาโรเตอร์ที่ปลายอีกด้านหนึ่งอย่างต่อเนื่อง

ลิงก์ที่สำคัญในการบรรลุการแก้ไขเชิงกล (การแลกเปลี่ยน): สำหรับมอเตอร์ DC ที่จะหมุนอย่างต่อเนื่องทิศทางของกระแสไฟฟ้าในม้วนของโรเตอร์จะต้องเปลี่ยนเป็นระยะ (commutated) ในขณะที่มันผ่านเส้นที่เป็นกลางของขั้วแม่เหล็ก กลุ่มผู้เดินทางหมุนไปด้วยโรเตอร์และส่วนที่แตกต่างกันจะติดต่อแปรงคาร์บอนคงที่และเปลี่ยนวงจรม้วนโรเตอร์ที่เชื่อมต่อกับแหล่งจ่ายไฟ (หรือโหลด) โดยอัตโนมัติในการประสานงานกับตำแหน่งของแปรง แปรงคาร์บอนจะตระหนักถึงการสลับทิศทางของกระแสในการหมุนแบบหมุนผ่านการสัมผัสและการแยกอย่างเป็นระเบียบด้วยส่วนที่แตกต่างกันของตัวเลือกนั่นคือกระบวนการแก้ไขเชิงกล "นี่เป็นพื้นฐานสำหรับการทำงานอย่างต่อเนื่องของมอเตอร์ DC

รักษาการเชื่อมต่อไฟฟ้าที่มั่นคง: รักษาการสัมผัสอย่างใกล้ชิดกับตัวเลือกผ่านความดันฤดูใบไม้ผลิและรักษาเส้นทางการเชื่อมต่อไฟฟ้าที่มีความต้านทานต่ำและลดลงต่ำแม้ในกรณีของการสั่นสะเทือนหรือความเยื้องศูนย์เล็กน้อยเพื่อให้มั่นใจถึงประสิทธิภาพของการส่งพลังงาน

การสืบทอดของประกายไฟ: ในขณะที่มีการแลกเปลี่ยนในปัจจุบันเนื่องจากการมีอยู่ของการเหนี่ยวนำขดลวดประกายไฟเล็ก ๆ (ประกายไฟ) จะถูกสร้างขึ้นอย่างหลีกเลี่ยงไม่ได้ แปรงคาร์บอนที่ออกแบบมาอย่างดีมีความสามารถในการดับส่วนโค้ง (กราไฟท์เองก็มีบทบาทบางอย่างด้วย) และช่วยปลดปล่อยพลังงานส่วนนี้ผ่านเส้นทางการนำที่ดีลดความเสียหายของประกายไฟให้กับผู้เดินทางและขดลวด

ฉนวน

แปรงคาร์บอนสำหรับมอเตอร์ DC เป็นสะพานนำไฟฟ้าที่ขาดไม่ได้ระหว่างวงจรที่อยู่กับที่และวงจรหมุนในมอเตอร์ DC มันมีหน้าที่ในการส่งพลังงานไฟฟ้าอย่างมีประสิทธิภาพและยังเป็นผู้ดำเนินการทางกายภาพของฟังก์ชั่นหลักของการสลับทิศทางของกระแสโรเตอร์โดยอัตโนมัติ (การสื่อสาร) องค์ประกอบของวัสดุพิเศษ (ตัวนำ + ที่ทนต่อการสึกหรอ) และวิธีการจีบยืดหยุ่นทำให้มั่นใจได้ว่าการทำงานที่ค่อนข้างเสถียรและเชื่อถือได้ในสภาพแวดล้อมที่มีแรงเสียดทานแบบเลื่อนที่รุนแรง อย่างไรก็ตามมันเป็นเพราะแรงเสียดทานอย่างต่อเนื่องนี้ว่ามันกลายเป็นส่วนสำคัญในการสวมใส่ที่ต้องใช้การบำรุงรักษาและทดแทนเป็นประจำซึ่งมีผลกระทบโดยตรงต่อประสิทธิภาพและชีวิตของมอเตอร์ การตรวจสอบอย่างสม่ำเสมอและการเปลี่ยนแปรงคาร์บอนที่สวมใส่ตามขีด จำกัด เป็นส่วนสำคัญในการรักษาการทำงานปกติของมอเตอร์ DC
