อะไรจะป้องกันไม่ให้กระแสรั่วไหลผ่านขดลวดมอเตอร์ของคุณ?

ภายในมอเตอร์ไฟฟ้าทุกตัว ขดลวดทองแดงจะมีกระแสไฟฟ้าไหลผ่าน พวกเขานั่งอยู่ภายในช่องเหล็ก เหล็กนำไฟฟ้า ทองแดงนำไฟฟ้า หากสัมผัสกัน กระแสไฟรั่ว กางเกงขาสั้นมอเตอร์ ประสิทธิภาพลดลง ในที่สุดมอเตอร์ก็ล้มเหลว

สิ่งเดียวที่อยู่ระหว่างทองแดงกับเหล็กคือวัสดุแผ่นบางๆ ที่เรียกว่ากระดาษฉนวนไฟฟ้า.

มันดูไม่เหมือนมาก มีความหนาเพียงเศษเสี้ยวมิลลิเมตร ตัดเป็นรูปทรงที่แม่นยำ เลื่อนเข้าไปในช่องก่อนที่ขดลวดจะเข้า แต่ถ้าไม่มี มอเตอร์จะไม่ทำงาน

กระดาษฉนวนทำอะไรได้จริง

แกนสเตเตอร์ทำจากเหล็กเคลือบซ้อนกัน ช่องถูกเจาะเข้าไป วิศวกรสอดกระดาษฉนวนหนึ่งแผ่นลงในแต่ละช่อง พับให้ชิดผนัง จากนั้นขดลวดจะเข้าไป จากนั้นลิ่มของช่องจะปิดช่องเปิด

กระดาษมีสามงาน ประการแรก ฉนวนไฟฟ้า — หยุดกระแสไม่ให้กระโดดจากทองแดงไปยังเหล็ก ประการที่สอง การป้องกันทางกล — กันกระแทกขดลวดกับขอบแข็งของการเคลือบเหล็ก ประการที่สาม การจัดการระบายความร้อน — บางเกรดช่วยนำความร้อนออกจากขดลวด

หากกระดาษเสียอย่างใดอย่างหนึ่ง แสดงว่ามอเตอร์ไม่ทำงาน

ตระกูลวัสดุ

กระดาษฉนวนบางประเภทไม่เหมือนกัน มอเตอร์ที่ต่างกันต้องการวัสดุที่แตกต่างกัน ตัวเลือกขึ้นอยู่กับอุณหภูมิ แรงดันไฟฟ้า ความเค้นเชิงกล และต้นทุน

ตารางด้านล่างแสดงประเภททั่วไปที่ใช้ในการผลิตมอเตอร์ในปัจจุบัน

DMD เป็นม้าทำงาน ครอบคลุมมอเตอร์มาตรฐานส่วนใหญ่ในราคาที่สมเหตุสมผล NMN เพิ่มความแกร่งทางกล NHN เพิ่มความต้านทานความร้อน กระดาษอะรามิดเพิ่มทั้งสองอย่างบวกกับความเป็นฉนวนที่เหนือกว่า ฟิล์มโพลีอิไมด์เหมาะสำหรับพื้นที่แคบ

ทำความเข้าใจกับคลาสอุณหภูมิ

วัสดุฉนวนทุกชนิดมีระดับอุณหภูมิ นี่ไม่ใช่การตลาด มันเป็นขีดจำกัดที่ทดสอบแล้ว

การเลือกชั้นเรียนผิดถือเป็นข้อผิดพลาดทั่วไป หากมอเตอร์ทำงานที่อุณหภูมิต่อเนื่อง 140°C คลาส B (130°C) จะไม่ทำงาน คลาส F (155°C) เป็นตัวเลือกที่ปลอดภัยขั้นต่ำ

แต่หมายเหตุ: อัตราอุณหภูมิใช้กับการทำงานต่อเนื่อง อุณหภูมิสูงสุดอาจสูงขึ้น วิศวกรที่ดีจะเพิ่มผลกำไร มอเตอร์ที่ทำงานที่อุณหภูมิต่อเนื่อง 140°C ควรได้รับฉนวนคลาส H ไม่ใช่เฉพาะคลาส F

พารามิเตอร์หลัก: เอกสารข้อมูลจำเพาะหมายถึงอะไรจริงๆ

เมื่อไรการประเมินกระดาษฉนวนพารามิเตอร์ทางเทคนิคหลายประการมีความสำคัญ นี่คือสิ่งที่พวกเขาหมายถึง

ความหนาวัดเป็นมิลลิเมตร ช่วงโดยทั่วไปคือ 0.15 มม. ถึง 0.40 มม. สำหรับแผ่นบุร่อง กระดาษที่หนาขึ้นจะให้ความเป็นฉนวนที่สูงกว่าและการป้องกันทางกลที่ดีขึ้น กระดาษที่บางกว่าทำให้มีพื้นที่สำหรับทองแดงมากขึ้น ทำให้มีความหนาแน่นของกำลังมอเตอร์เพิ่มขึ้น ข้อดีข้อเสียคือการตัดสินทางวิศวกรรม

ความเป็นฉนวนวัดเป็นกิโลโวลต์ต่อมิลลิเมตร ข้อมูลนี้จะบอกคุณว่ากระดาษสามารถป้องกันแรงดันไฟฟ้าได้เท่าใดก่อนที่จะพัง ค่าทั่วไปสำหรับ DMD คือ 5-8 kV สำหรับแผ่น 0.2 มม. สูงกว่าจะดีกว่า แต่ข้อกำหนดที่แท้จริงขึ้นอยู่กับแรงดันไฟฟ้าของมอเตอร์ สำหรับมอเตอร์ EV 400V 3-5 kV ก็เพียงพอแล้ว สำหรับระบบ 800V 6-8 kV จะปลอดภัยกว่า

ความต้านทานแรงดึงวัดเป็นนิวตันต่อความกว้าง 15 มม. ข้อมูลนี้จะบอกคุณว่ากระดาษสามารถรับแรงดึงได้มากเพียงใดก่อนที่จะฉีกขาด สิ่งสำคัญเนื่องจากกระดาษถูกพับและใส่ด้วยเครื่อง กระดาษฉีกขาดระหว่างการประกอบ การหยุดทำงานตามมา

การยืดตัวเมื่อขาดเปอร์เซ็นต์การยืดตัวก่อนฉีกขาด กระดาษที่ยืดได้ 10-15% จะช่วยให้อภัยได้มากขึ้นในระหว่างการพับ กระดาษเปราะแตกที่มุมแหลมคม

ความต้านทานการฉีกขาดของขอบวัดเป็นนิวตัน กระดาษถูกพับ การพับทำให้เกิดจุดเครียด หากความต้านทานการฉีกขาดของขอบต่ำ กระดาษจะแยกออกจากแนวพับระหว่างการแทรก

ซัพพลายเออร์ที่ดีจะแจ้งหมายเลขเหล่านี้ในใบรับรองวัสดุ ซัพพลายเออร์ที่ไม่ดีรายหนึ่งกล่าวว่า "เป็นไปตามมาตรฐานอุตสาหกรรม" โดยไม่ได้ให้ค่าทดสอบตามจริง

ทำไมมอเตอร์ EV ถึงแตกต่าง

มอเตอร์รถยนต์ไฟฟ้าได้เปลี่ยนแปลงตลาดกระดาษฉนวน ข้อกำหนดมีความเข้มงวดมากขึ้น

อุณหภูมิที่สูงขึ้นมอเตอร์ EV ทำงานร้อนกว่ามอเตอร์อุตสาหกรรม การระบายความร้อนด้วยของเหลวช่วยได้ แต่ฮอตสปอตยังคงสูงถึง 160-180°C วัสดุคลาส H (180°C) เป็นวัสดุมาตรฐาน ผู้ผลิตบางรายกำลังเปลี่ยนไปใช้คลาส C (220°C) เพื่อการออกแบบรุ่นต่อไป

แรงดันไฟฟ้าที่สูงขึ้นมอเตอร์ EV รุ่นแรกๆ ทำงานที่ 300-400V ระบบรุ่นใหม่ใช้ไฟ 800V ระบบที่กำลังจะมาจะทำงานที่ 1200V หรือสูงกว่า ข้อกำหนดความเป็นฉนวนเพิ่มขึ้นสองเท่า กระดาษที่ใช้กับไฟ 400V อาจไม่ปลอดภัยสำหรับ 800V

การสัมผัสน้ำมันมอเตอร์ EV จำนวนมากใช้น้ำมันในการทำความเย็นและหล่อลื่น กระดาษฉนวนอยู่ในน้ำมันนั้น วัสดุบางชนิดบวมหรือเสื่อมสภาพในน้ำมัน กระดาษที่ทำจากโพลีอิไมด์ทำงานได้ดี กระดาษที่ทำจากโพลีเอสเตอร์อาจมีข้อจำกัด ขอข้อมูลการทดสอบความเข้ากันได้ของน้ำมัน

ระบบอัตโนมัติสายการผลิตมอเตอร์ EV ทำงานด้วยความเร็วสูง กระดาษจะถูกป้อนจากม้วน ตัด พับ และใส่โดยอัตโนมัติ ความสม่ำเสมอของวัสดุมีความสำคัญ ความหนาที่เปลี่ยนแปลง ±0.01 มม. อาจทำให้เครื่องแทรกอัตโนมัติติดขัดได้

ปัญหาที่แท้จริงสามประการที่เกิดขึ้นในสายการผลิต

คุณสมบัติของวัสดุทางทฤษฎีเป็นสิ่งหนึ่ง สิ่งที่เกิดขึ้นจริงในโรงงานก็เป็นอีกเรื่องหนึ่ง

ปัญหาที่หนึ่ง: กระดาษฉีกขาดระหว่างการพับเครื่องจะพับกระดาษเป็นรูปตัวยูเพื่อจัดแนวช่อง หากกระดาษมีระดับการฉีกขาดที่ขอบต่ำ กระดาษจะแยกที่เส้นพับ สายหยุด. เจ้าหน้าที่ปฏิบัติงานนำกระดาษที่ติดออก ดำเนินการผลิตต่อ สิ่งนี้เกิดขึ้นหลายสิบครั้งต่อกะด้วยวัสดุที่ไม่ดี

ปัญหาที่สอง: ขนาดกระดาษเปลี่ยนแปลงตามความชื้นกระดาษอะรามิดดูดซับความชื้นจากอากาศ เมื่อมีความชื้นสูงจะขยายตัว เมื่อความชื้นต่ำจะหดตัว ตัวเครื่องมีการปรับเทียบขนาดเดียว เมื่อกระดาษเปลี่ยนขนาด รูปร่างที่พับก็เปลี่ยน การแทรกล้มเหลว ซัพพลายเออร์ที่ดีจัดส่งกระดาษในบรรจุภัณฑ์กันความชื้น โรงงานที่ดีจะเก็บมันไว้ในห้องที่มีการควบคุมอุณหภูมิ

ปัญหาที่สาม: การปนเปื้อนของกาวกระดาษฉนวนบางชนิดมีชั้นกาวกระตุ้นความร้อนอยู่ที่ด้านหนึ่ง หลังจากใส่เข้าไปแล้ว ความร้อนจะยึดกระดาษเข้ากับผนังช่อง หากกาวหลุดออกมาระหว่างการเก็บหรือขนย้าย กาวจะเกาะติดกับรางนำเครื่องจักร ฝุ่นสะสม การจัดตำแหน่งดริฟท์ วิธีแก้ไขคือการผลิตที่สะอาดและแผ่นซับสำหรับปล่อยที่เหมาะสม

วิธีระบุกระดาษฉนวนอย่างถูกต้อง

ต่อไปนี้คือตัวอย่างข้อมูลจำเพาะที่แท้จริงสำหรับมอเตอร์ขับเคลื่อนแบบฉุดลาก EV

ส่งสิ่งนี้ไปยังซัพพลายเออร์สามราย เปรียบเทียบรายงานการทดสอบที่มีให้ ถามเกี่ยวกับการเปลี่ยนแปลง — ชุดต่อชุด ม้วนต่อม้วน ซัพพลายเออร์ที่ตอบด้วยข้อมูลคือผู้ที่ไว้วางใจได้

หกคำถามที่ผู้ซื้อถาม

ฉันสามารถใช้กระดาษฉนวนแบบเดียวกันสำหรับมอเตอร์ทุกตัวของฉันได้หรือไม่
ไม่ปกติ. มอเตอร์ต่างกันทำงานที่อุณหภูมิและแรงดันไฟฟ้าต่างกัน การกำหนดมาตรฐานด้วยวัสดุชนิดเดียวช่วยลดความยุ่งยากในสินค้าคงคลัง แต่บังคับให้คุณใช้วัสดุเกรดสูงกว่าที่จำเป็นสำหรับมอเตอร์บางตัว ส่งผลให้ต้นทุนเพิ่มขึ้น หรือคุณใช้วัสดุเกรดต่ำกว่าและเสี่ยงต่อความล้มเหลว ดีกว่าที่จะมีคุณสมบัติสองหรือสามวัสดุและจับคู่กับการใช้งาน

ความแตกต่างระหว่าง NMN และ NHN คืออะไร?
ชั้นกลาง. NMN ใช้ฟิล์มโพลีเอสเตอร์ NHN ใช้ฟิล์มโพลีอิไมด์ Polyimide ทนทานต่ออุณหภูมิที่สูงขึ้น สำหรับมอเตอร์ที่ทำงานต่ำกว่า 155°C NMN ก็ใช้ได้ สำหรับอุณหภูมิ 155-180°C ให้เลือก NHN ความแตกต่างของต้นทุนนั้นเจียมเนื้อเจียมตัว

กระดาษที่หนาขึ้นหมายถึงฉนวนที่ดีกว่าเสมอไปใช่หรือไม่
ไม่เสมอไป ความเป็นฉนวนจะเพิ่มขึ้นตามความหนา แต่ความพอดีทางกลจะยากขึ้น กระดาษหนากินพื้นที่ภายในช่อง พื้นที่นั้นอาจมีทองแดงมากกว่านี้ นักออกแบบมอเตอร์จะแลกความหนาของฉนวนกับไส้ทองแดง กระดาษทินเนอร์ช่วยให้มีทองแดงมากขึ้น มีกำลังสูงกว่า แต่ต้องมีการควบคุมกระบวนการที่ดีกว่า

อายุการเก็บรักษาของกระดาษฉนวนคือเท่าไร?
ขึ้นอยู่กับสภาพการเก็บรักษา ในบรรจุภัณฑ์เดิม กระดาษอะรามิดที่ควบคุมสภาพอากาศจะมีอายุการใช้งานหลายปี วัสดุที่ทำจากโพลีเอสเตอร์อาจสลายตัวเร็วขึ้น ความเสี่ยงหลักคือการดูดซับความชื้นและการเสื่อมสภาพของกาว หากเก็บกระดาษไว้นานกว่าสองปี ให้ทดสอบตัวอย่างก่อนใช้งาน

ฉันจะทราบได้อย่างไรว่าเอกสารของซัพพลายเออร์มีความสอดคล้องกันหรือไม่
ขอข้อมูล Cpk เรื่องความหนา Cpk 1.33 หรือสูงกว่าหมายความว่ากระบวนการมีความสามารถ ขอรายงานการทดสอบแบบแบตช์ต่อแบทช์ด้วย หากซัพพลายเออร์ไม่สามารถผลิตสิ่งเหล่านี้ได้ แสดงว่าพวกเขาไม่ได้ควบคุมกระบวนการของตน

กระดาษฉนวนสามารถนำกลับมาใช้ใหม่ได้หรือไม่?
ส่วนใหญ่เป็นเทอร์โมเซตหรือเทอร์โมพลาสติกประสิทธิภาพสูง การรีไซเคิลเป็นเรื่องยาก กระดาษอะรามิดบางชนิดสามารถแยกออกได้ แต่กระบวนการนี้ไม่สามารถใช้ได้อย่างแพร่หลาย อุตสาหกรรมมุ่งเน้นไปที่การลดของเสียในการตัดและการใส่ ไม่ใช่การรีไซเคิลหลังผู้บริโภค

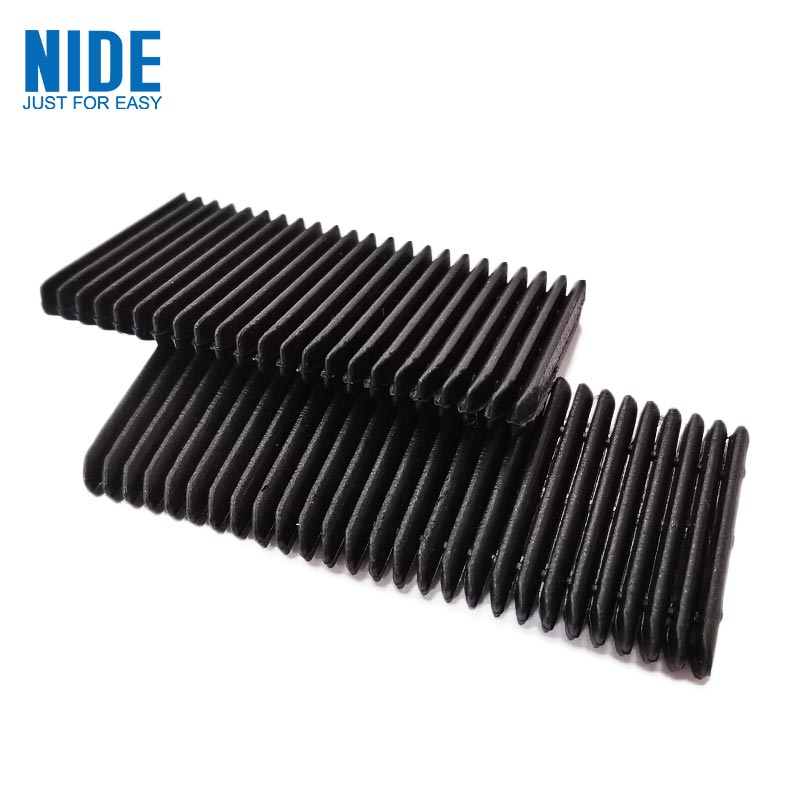

หมายเหตุเกี่ยวกับความเข้ากันได้กับเวดจ์แบบสล็อต

กระดาษฉนวนเรียงแนวผนังช่อง ลิ่มของสล็อตปิดช่องเปิด พวกเขาจะต้องทำงานร่วมกัน

ลิ่มกดลงบนกระดาษที่ช่องเปิด ถ้ากระดาษนิ่มเกินไป ลิ่มจะเจาะเข้าไป หากกระดาษเปราะเกินไป จะแตกที่จุดสัมผัสลิ่ม

สำหรับมอเตอร์ EV วิศวกรหลายคนจับคู่กระดาษอะรามิดกับเวดจ์อะรามิด กลุ่มวัสดุเดียวกัน การขยายตัวทางความร้อนและพฤติกรรมทางกลที่คล้ายกัน สำหรับมอเตอร์ทั่วไป กระดาษ DMD ที่มีลิ่มใยแก้วเป็นส่วนผสมที่ได้รับการพิสูจน์แล้ว

เมื่อสั่งซื้อจากซัพพลายเออร์ ให้ระบุทั้งสองรายการพร้อมกัน ซัพพลายเออร์จึงสามารถจับคู่ระบบวัสดุได้
