6641 F Class DMD ฉนวนกระดาษฟิล์มวัสดุฉนวนมอเตอร์ไฟฟ้าเป็นวัสดุคอมโพสิตสามชั้นที่ทำจากฟิล์มโพลีเอสเตอร์หนึ่งชั้นและผ้าไม่ทอเส้นใยโพลีเอสเตอร์ไฟฟ้า 2 ชั้นและติดกาวด้วยเรซินคลาส F ด้วยคุณสมบัติทางกลและสมบัติทางไฟฟ้าที่ดี ผ้าไม่ทอโพลีเอสเตอร์จึงมีความสามารถในการดูดซับได้ดีและสามารถดูดซับเรซินในระหว่างการชุบได้
คุณสมบัติ |
หน่วย |
พารามิเตอร์ |
||||||||||
ความหนาของกระดาษฉนวน |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
ส่วนเบี่ยงเบนความหนา |
MM |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
ไวยากรณ์และการเบี่ยงเบน |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
ความหนาของฟิล์ม |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
แรงดันพังทลาย |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
ความต้านแรงดึง (MD |
N/CM |
≥60 |
≥90 |
‰110 |
≥120 |
‰140 |
≥170 |
≥200 |
¥270 |
≥340 |
≥360 |
‰390 |
ความต้านแรงดึง (TD) |
N/CM |
‰40 |
‰80 |
≥100 |
‰105 |
≥120 |
≥150 |
≥180 |
≥200 |
≥280 |
‰300 |
‰320 |
กระดาษฉนวน 6641 F Class DMD ใช้กันอย่างแพร่หลายในช่องฉนวนมอเตอร์ เฟส และฉนวนของมอเตอร์,ฉนวนกันความร้อนระหว่างชั้นในหม้อแปลงไฟฟ้า นอกจากนี้ยังใช้กันอย่างแพร่หลายในเครื่องใส่ขดลวดอัตโนมัติสำหรับการใส่ลิ่ม

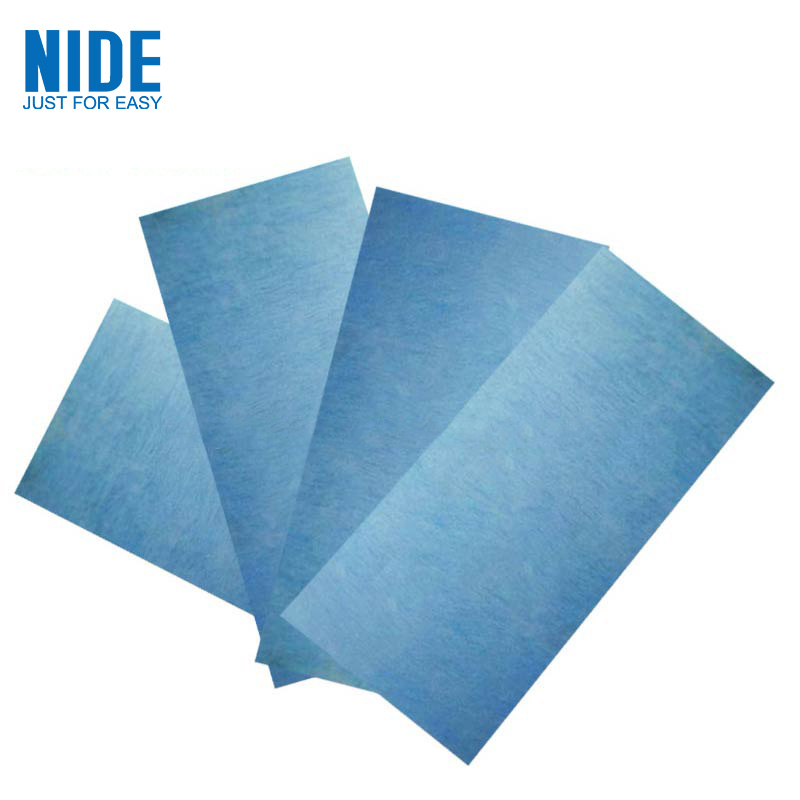

6641 F Class DMD กระดาษฉนวนสำหรับฉนวนมอเตอร์
จะดีกว่าถ้าลูกค้าสามารถส่งภาพวาดโดยละเอียดรวมถึงข้อมูลด้านล่าง
1. วัสดุฉนวนประเภท: กระดาษฉนวน, ลิ่ม, (รวมทั้ง DMD, DM, ฟิล์มโพลีเอสเตอร์, PMP, PET, ไฟเบอร์วัลคาไนสีแดง)
2. ขนาดวัสดุฉนวน: ความกว้าง ความหนา ความคลาดเคลื่อน
3. ระดับความร้อนของวัสดุฉนวน: Class F, Class E, Class B, Class H
4. การใช้งานวัสดุฉนวน
5. ปริมาณที่ต้องการ: ปกติน้ำหนักของมัน
6. ข้อกำหนดทางเทคนิคอื่น ๆ
