แปรงถ่านกราไฟท์เครื่องมือไฟฟ้าประกอบด้วยคาร์บอน ซึ่งเป็นวัสดุที่ทนต่ออุณหภูมิสูง และมีจุดหลอมเหลวสูงถึง 3652°C ด้วยคุณสมบัติทนอุณหภูมิสูงนี้ กราไฟต์สามารถแปรรูปเป็นเบ้าหลอมภาชนะเคมีที่ทนต่ออุณหภูมิสูง การนำของกราไฟท์นั้นดีมาก มากกว่าโลหะหลายชนิด หลายร้อยเท่าของที่ไม่ใช่โลหะ ดังนั้นจึงทำเป็นส่วนนำไฟฟ้าเช่น เป็นอิเล็กโทรดและแปรงถ่าน
วัสดุ |
แบบอย่าง |
ความต้านทาน |
ความหนาแน่น Bulk |
จัดอันดับความหนาแน่นกระแส |
ความแข็งร็อกเวลล์ |
กำลังโหลด |
กราไฟท์และอิเล็กโทรกราไฟต์ |
D104 |
10±40% |
1.64±10% |
12 |
100(-29%~+10%) |
20KG |
D172 |
13±40% |
1.6±10% |
12 |
103(-31%~+9%) |
20KG |
|
ข้อได้เปรียบ: มีการหล่อลื่นและระยะเวลาที่ดี |
||||||
การประยุกต์ใช้ D104: เหมาะสำหรับมอเตอร์ DC 80-120V, มอเตอร์เครื่องกำเนิดไฟฟ้ากังหันน้ำขนาดเล็กและมอเตอร์เครื่องกำเนิดไฟฟ้ากังหัน |
||||||
การประยุกต์ใช้ D172:: เหมาะสำหรับมอเตอร์เครื่องกำเนิดไฟฟ้ากังหันน้ำขนาดใหญ่และมอเตอร์เครื่องกำเนิดไฟฟ้ากังหัน |

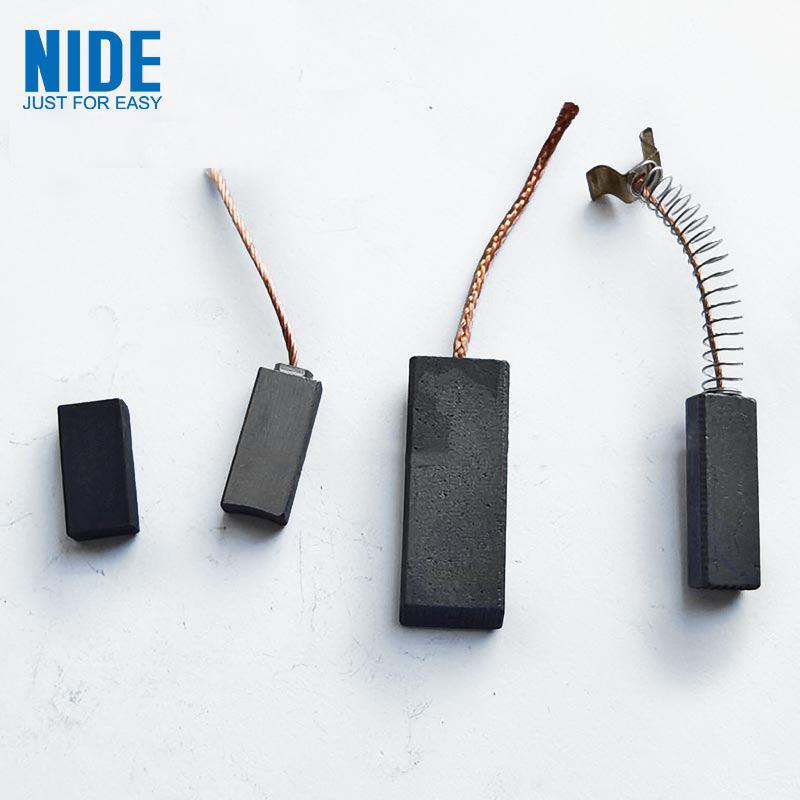

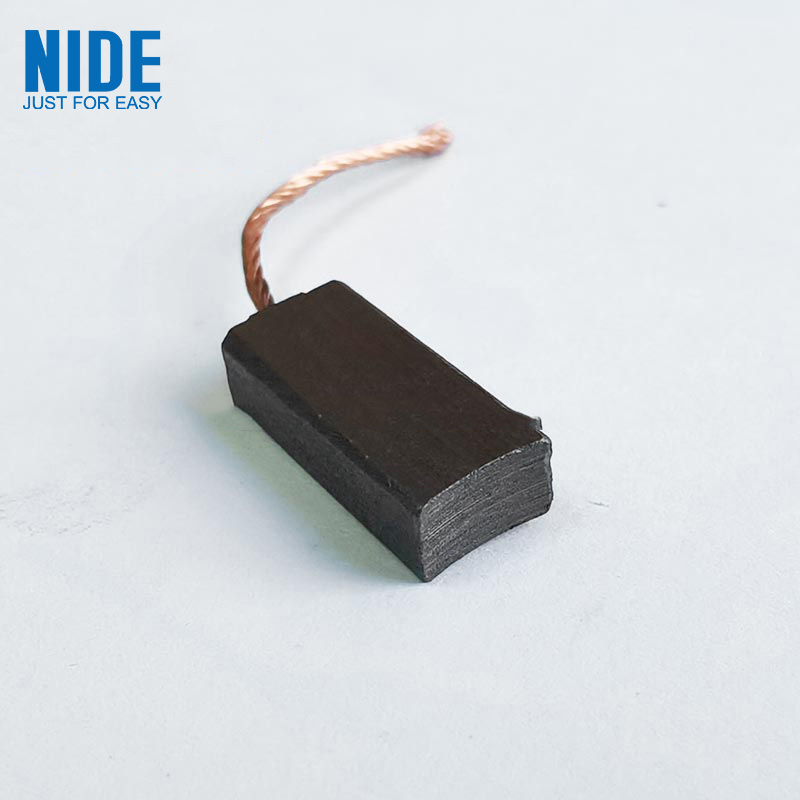

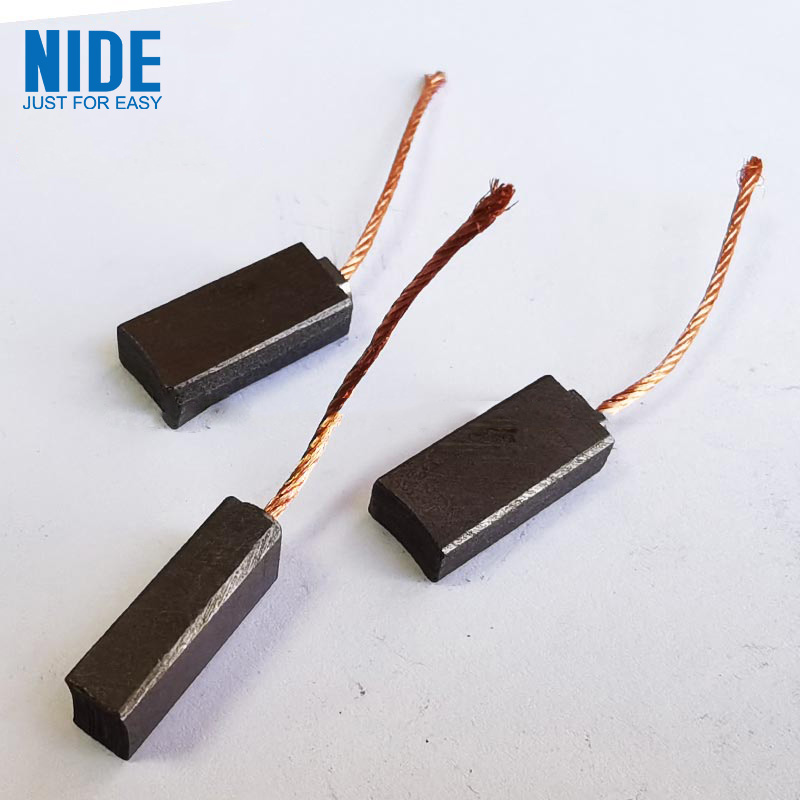

แปรงถ่านกราไฟท์ใช้กันอย่างแพร่หลายในอุปกรณ์มอเตอร์ไฟฟ้าของเครื่องมือไฟฟ้า ใช้เพื่อส่งสัญญาณหรือพลังงานไปยังชิ้นส่วนที่อยู่กับที่และหมุนได้ของมอเตอร์หรือเครื่องกำเนิดไฟฟ้าบางชนิด รูปร่างเป็นรูปสี่เหลี่ยมผืนผ้าและติดตั้งลวดโลหะในสปริง แปรงถ่านเป็นแบบหน้าสัมผัสแบบเลื่อน สวมใส่ง่าย ต้องเปลี่ยนและทำความสะอาดเป็นประจำ
โครงสร้างภายในของกราไฟต์ช่วยให้แปรงถ่านของเครื่องมือไฟฟ้าสามารถหล่อลื่นได้ดี
